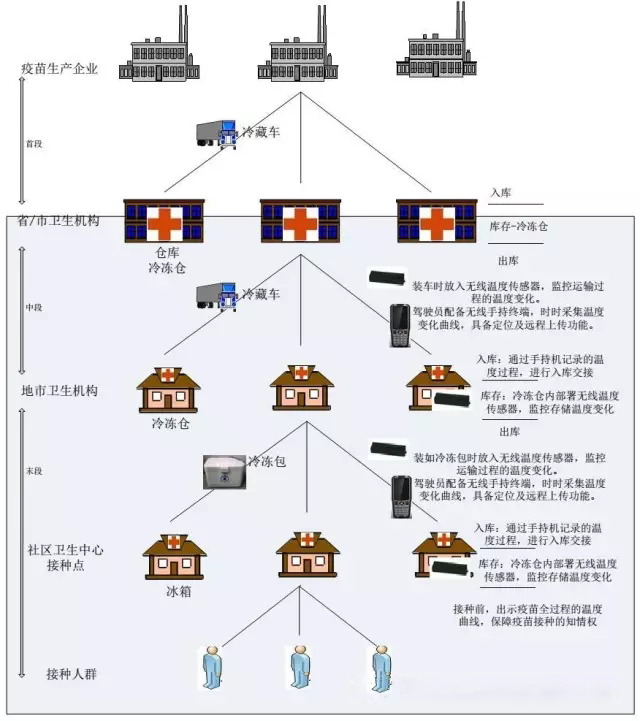

系統的應用流程如下圖：

本系統采用無線溫濕度傳感器，對疫苗末梢運輸過程中的溫度變化進行監控，結合GPS技術實現車、物、位置、溫度的信息化統一，同時采用無線通訊技術實現實時監管。

　　1， 系統組成

　　a 無線溫度傳感器

　　配備給地市醫療衛生機構冷藏倉庫、社區衛生中心冷藏冰箱、冷藏運輸車、疫苗冷凍包內，時時監控溫度曲線，并無線發送異常數據。

　　- 整合溫濕度傳感技術和有源RFID雙重技術;

　　- 溫度采集精度0.5℃，采集范圍-30℃～ +70℃。

　　- 內置電池，使用壽命可長達5年;

　　- 無線通信距離100米，可穿透冷藏車等金屬 阻擋;

　　- 工業設計(防水、防靜電、防沖擊、防振 動、防跌落);

　　b RFID手持機

　　配備給地市醫療衛生機構和接種點倉庫、 冷藏運輸車，用于采集溫度傳感器數據、 位置數據。

　　- 無線傳感器數據采集終端

　　- GPS定位、GPRS數據傳輸，溫度監控與位置 監控相統一

　　- 指紋識別，確定人員身份

　　- 條碼掃描，實現疫苗單品管理

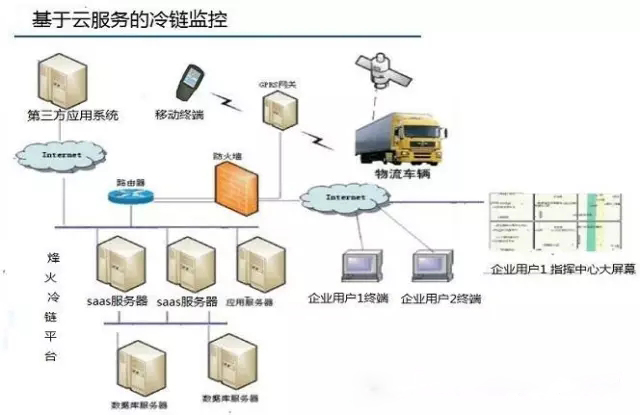

　　c 基于云的疫苗冷鏈查詢服務平臺

　　采用云技術，實現疫苗冷鏈數據全程查詢。包括數據中心和SAAS服務，以及綜合監控和管理終端軟件。數據中心保障數據的安全存貯;SAAS服務為數據中心提供有效的溫濕度信息等原數據，并為各類應用管理軟件提供服務接口，同時服務可支持各類移動終端的無縫接入，包括：手機，PC，工業RFID手持機，無線溫濕度傳感器;綜合監控和管理終端軟件為注冊確認后的企業提供信息維護和綜合監控等日常管理功能。

　　- 基于安全措施的數據中心：提供數據存儲， 數據加工，數據備份等功能。

　　- SAAS服務：企業接入注冊服務，數據采集服 務，提供溫濕度信息服務，位置信息服務， 數據分析服務，短信預警服務，預警處理導 向服務，數據接入服務。

　　- 綜合監控和管理終端軟件：采用B/S架構， 提供信息維護 、綜合監控、統計查詢等功 能。同時配套移動終端軟件。

2，系統功能

　　2.1 庫存?zhèn)}儲溫度實時監控

　　地市衛生衛生機構冷凍倉、社區衛生中心(接種點)冰箱內放置無線溫度傳感器，實時監控疫苗存儲溫度。

　　2.2 運輸過程溫度實時監控

　　在每個冷藏運輸車、疫苗冷藏包中放入無線溫度傳感器，實時監控冷藏包內的溫度，達到溫度上下限時，可通過無線、聲音等方式報警，并記錄溫度超限的具體時間、連續時長等數據，當冷藏包到達接種點后，采用手持機采集冷藏包內無線溫度傳感器的數據，并將運輸過程的數據通過運營網絡上傳到冷鏈云服務平臺。

　　a 車輛運輸過程中，GPS+RFID實時讀取箱內標簽溫度，并通過GPRS上傳至系統服務器;

　　b 司機及相關負責人在溫度異常時獲得短信通知;

　　c 系統授權用戶可以直接通過網絡查看運輸過程的實時溫度。

　　d 車輛到達運輸目的地，準備卸貨前，手持終端顯示相關溫濕度記錄，向客戶展示運輸溫度記錄;

　　e 司機為用戶展示運輸溫度，由客戶進行溫度確認，客戶可查詢詳細情況;

　　f 藥物檢驗通過入庫。

　　三、系統特點與優勢

　　-無線識別方式，無人自動讀取溫度數據;

　　-溫度傳感器自動監控，無須人為干預;

　　-全程溫度監控，智能記錄，數據無丟失。

　　-實時監測，運輸過程中對疫苗環境溫度的全天候，全天時監控;

　　-預警管理，運輸過程中，監測環境溫度超標， 系統及時向用戶發出告警;

　　-基于云技術的查詢管理平臺，提供省疾控中心一級海量數據的管理。
